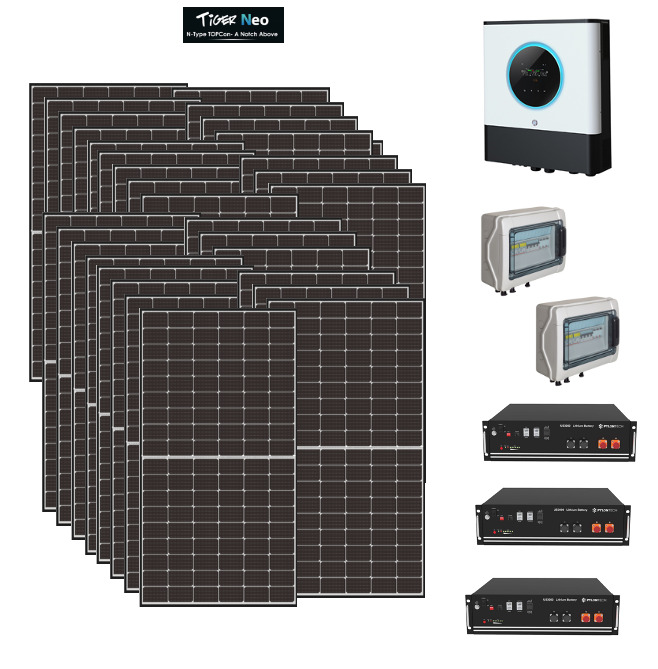

Kit Off grid autoconsumo 10Kwp Pannello Solare Jinko Tiger NEO 585Wp Monocristallino Inverter 10Kwh con regolatore + Batteria litio Pylontech us5000 15KWh

MODELLO

10KW

Forma d’onda tensione di ingresso

Sinusoidale (rete AC o generatore)

Tensione nominale in ingresso

230Vac

Perdita di tensione bassa

170Vac±7V (UPS)

90Vac±7V (apparecchiature)

Caduta Tensione di Ritorno Bassa

180Vac±7V (UPS);

100Vac±7V (Apparecchiature)

Caduta di Tensione Elevata

280Vac±7V

Caduta Tensione di Ritorno Elevata

270Vac±7V

Tensione Max. di ingresso AC

300Vac

Corrente Max. Ingresso AC

60A

Frequenza nominale in entrata

50Hz / 60Hz (Autorilevamento)

Caduta Bassa Frequenza

40±1Hz

Caduta Tensione di Ritorno Bassa

42±1Hz

Caduta Elevata Frequenza

65±1Hz

Caduta Tensione di Ritorno Elevata

63±1Hz

Protezione contro corto circuito in uscita

Modalità Linea: Interruttore differenziale (70A)

Modalità batteria: Circuiti Elettronici

Efficienza (Modalità Linea)

>95% (Carico nominale R, batteria completamente carica)

Durata di trasferimento

10ms tipico (UPS);

20ms tipico (apparecchiature);

Riduzione potenza in uscita:

Se la tensione di ingresso AC scende al di sotto 170 V, la potenza in uscita verrà ridotta.

MODELLO

10KW

Potenza nominale in uscita

10000W

Forma d’onda tensione in uscita

Onda sinusoidale pura

Regolazione Tensione in uscita

230Vac±5%

Frequenza in uscita

60Hz o 50Hz

Efficienza di picco

93%

Protezione da sovraccarico

100ms@≥205% di carico;5s@≥150% di carico; 10s@110%~150% di carico

Capacita di sovraccarico

2* Potenza nominale per 5 secondi

Tensione di allarme DC Bassa

46.0Vdc

42.8Vdc

40.4Vdc

@ carico < 20%

@ 20% ≤ carico < 50%

@ carico ≥ 50%

Tensione di Ritorno Allarme DC Bassa

48.0Vdc

44.8Vdc

42.4Vdc

@ carico < 20%

@ 20% ≤ carico < 50%

@ carico ≥ 50%

Tensione di cutoff DC Bassa

44.0Vdc

40.8Vdc

38.4Vdc

@ carico < 20%

@ 20% ≤ carico < 50%

@ carico ≥ 50%

Tensione DC di Recupero Elevata

61Vdc

Tensione di cutoff DC Elevata

63Vdc

Precisione Tensione DC

+/-0.3V@ no carico

THDV

<5% per carico lineare,<10% per carico non lineare@ tensione nominale

Offset DC

≦100mV

Consumo in assenza di carico

<75W

Modalità Carica Rete AC

MODELLO

10KW

Corrente di carica (UPS)

@Tensione nominale in ingresso

150A (@V_I/P=230Vac)

Tensione Bulk di Carica

Batteria Piombo-Acido

58.4Vdc

Batteria AGM/Gel

56.4Vdc

Tensione float di carica

54Vdc

Protezione da sovraccarico

63Vdc

Algoritmo di carica

3 step

Curva di carica

Ingresso solare

MODELLO

10KW

Potenza nominale

10000W

Max. Tensione circuito aperto array FV

500Vdc

Range tensione MPPT array FV

90Vdc~450Vdc

Max. Corrente in ingresso

18A x 2

Tensione di avvio

80V +/- 5Vdc

Limitazione di potenza
