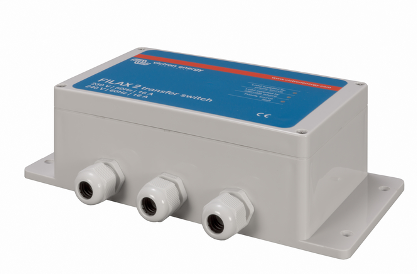

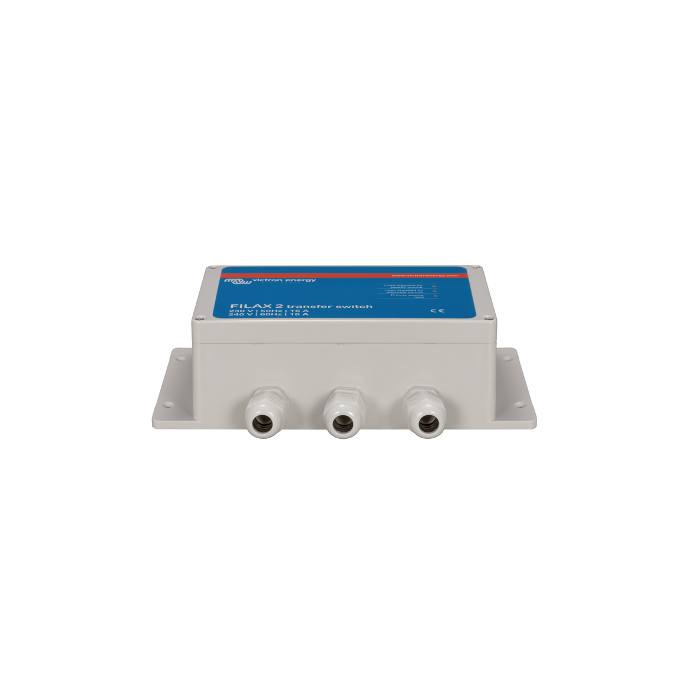

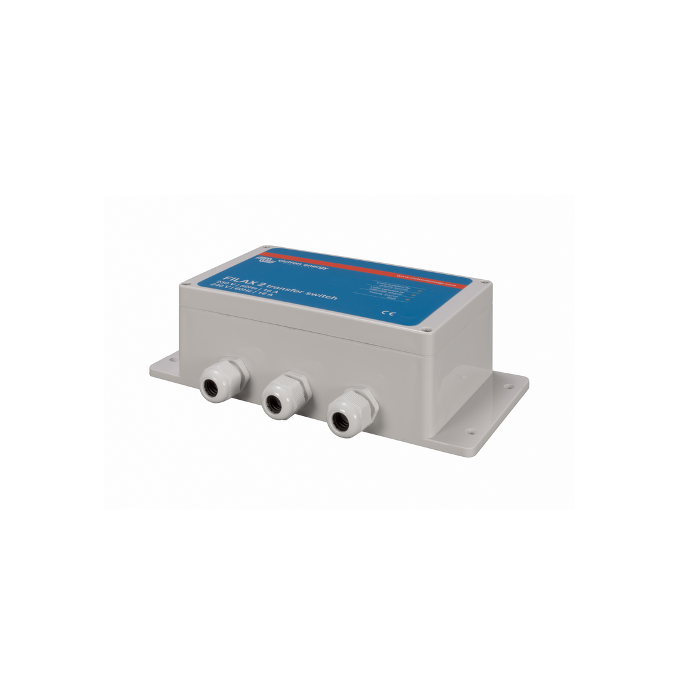

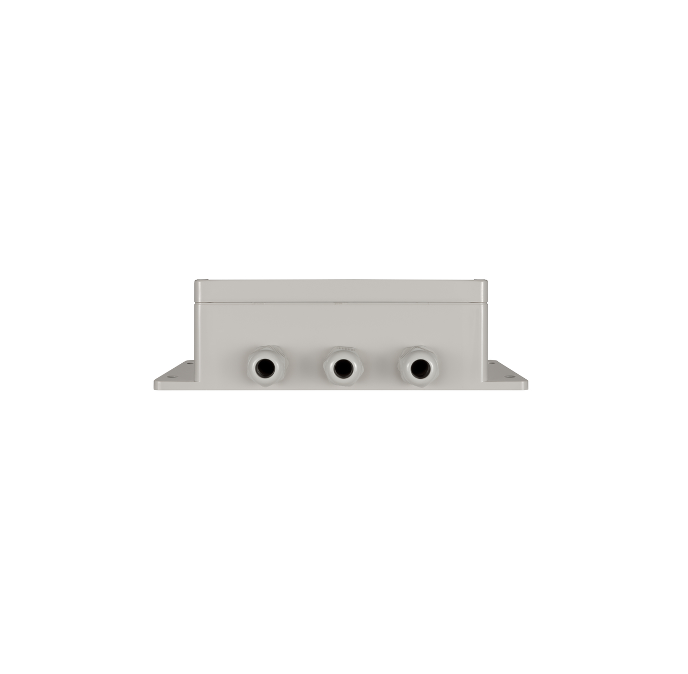

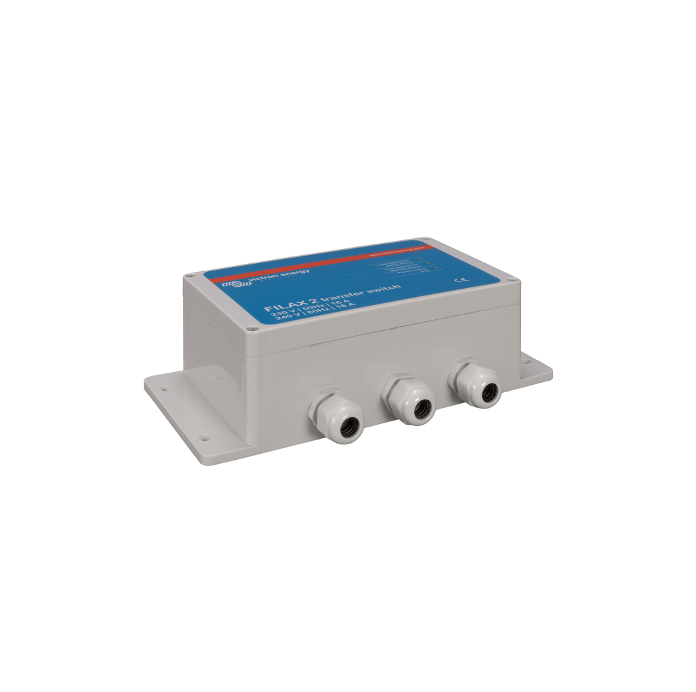

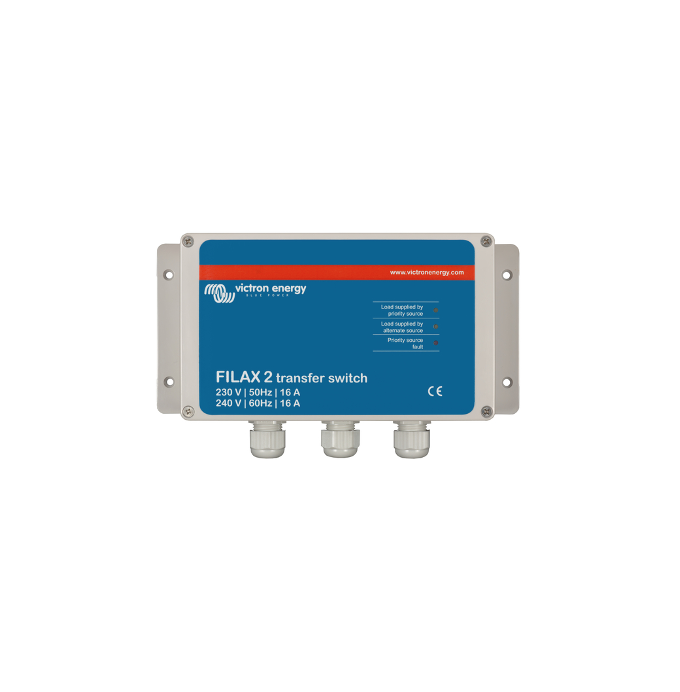

Commutatore di trasferimento ultra veloce FILAX 2 Victron Energy 230V/50Hz-240V/60Hz SDFI0000000

Filax-2: il commutatore di trasferimento ultra veloce

Filax è stato messo a punto per commutare da una fonte CA ad un’altra carichi sensibili o critici quali i computer, i comandi industriali o i moderni apparecchi di intrattenimento. Di norma, la fonte primaria è la rete, un generatore o l’alimentazione da banchina. Normalmente, la fonte alternativa è un inverter. Con un tempo di commutazione inferiore ai 20 millisecondi i carichi sensibili continuano a funzionare senza interruzioni. Filax non è stato pensato per alimentare elettrodomestici ad alta potenza come le lavastoviglie, o i motori elettrici.

Trasferimento a transizione aperta

Filax è un commutatore di trasferimento a transizione aperta (BBM – break before make). Il tempo massimo di trasferimento del carico è di 16 ms. Di norma il carico viene alimentato dalla fonte primaria e trasferito a quella alternativa se:

– La tensione della fonte primaria scende al di sotto del valore di soglia.

– La frequenza della fonte primaria scende al di sotto del valore di soglia di bassa frequenza o supera la soglia di frequenza elevata.

Il trasferimento inverso dalla fonte alternativa alla fonte primaria inizia quando la fonte primaria lavora oltre i limiti di commutazione inversa di tensione e frequenza per 30 secondi.

Installazione

• Installare Filax in un ambiente asciutto e ventilato.

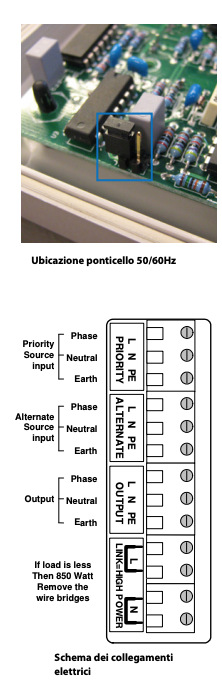

• I cavi di ingresso da rete/generatore, l’inverter e i cavi di uscita diretti ai dispositivi dovranno essere collegati secondo lo schema dei collegamenti elettrici.

• In caso di collegamento di un carico inferiore agli 850 Watt, rimuovere i ponticelli.

• La frequenza (50Hz o 60Hz) viene impostata tramite un ponticello. 50Hz nessun ponticello installato. 60Hz ponticello in posizione (cfr. foto)

Se il ponticello non è impostato per la frequenza, i livelli della soglia di commutazione della tensione saranno errati.

• Entrambi gli ingressi devono essere protetti da correnti superiori ai 16 A.

• Usare le quattro viti in dotazione per fissare la copertura anteriore della custodia. • Filax è pronto per l’utilizzo.

ATTENZIONE: Su tutti i prodotti di solare fotovoltaico con iva al 10% per poter beneficare della stessa dovrete compilare dichiarazione iva, nella quale dichiarate di essere i proprietari dell’impianto in forma di privato o installatore, (non hanno diritto all’ iva del 10% i soli rivenditori) senza questa dichiarazione compilata non potremo evadere l’ordine

DICHIARAZIONE IVA CHE TROVATE COME ALLEGATO DA STAMPARE E RIMANDARE COMPILATA

Scheda tecnica
